Apa itu Gerbang Logika?

Di zaman ini, perangkat elektronik telah menjadi bagian tak terpisahkan dari kehidupan manusia. Supaya perangkat tersebut beroperasi dengan baik, dibutuhkan sirkuit elektronik yang memproses dan memanipulasi informasi menggunakan serangkaian sinyal listrik.

Salah satu blok bangunan dasar rangkaian sinyal tersebut adalah gerbang logika.

Gerbang logika adalah komponen elektronik fisik yang berfungsi untuk menghantarkan sinyal ketika kondisi tertentu terpenuhi. Sinyal tersebut dapat berupa '1' atau '0', yang masing-masing mewakili “benar” atau “salah”.

Gerbang logika dapat melakukan operasi yang berbeda seperti 'AND', 'OR', 'NOT', dan 'XOR'.

Gerbang ini digunakan untuk merancang sirkuit kompleks seperti prosesor, unit memori, dan perangkat digital lainnya.

Fungsi Gerbang Logika

Berikut ini adalah beberapa kegunaan gerbang logika:

• melakukan operasi logika dasar seperti AND, OR, NOT, NAND, NOR, XOR, dan XNOR, berdasarkan sinyal input yang mereka terima.
• melakukan operasi aritmatika dasar pada bilangan biner, seperti penjumlahan, pengurangan, dan perkalian.
• memproses sinyal digital untuk menyaring, memperkuat, atau memodulasi sinyal digital.
• membuat berbagai jenis penyimpanan memori, seperti register, yang merupakan komponen penting dari sirkuit digital.

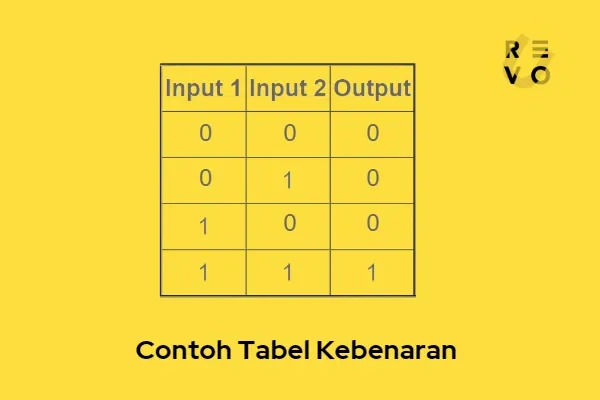

Tabel Kebenaran

Tabel kebenaran adalah alat penting yang dapat membantu memahami cara kerja gerbang logika dan bagaimana menggunakannya untuk memecahkan masalah. Tabel ini dapat dimanfaatkan supaya lebih mengerti cara kerja  gerbang logika, seperti AND, OR, dan NOT, saat memasukkan nilai yang berbeda.

Tabel kebenaran dapat menunjukkan output logis dari gerbang logika untuk semua kemungkinan kombinasi input-nya.

Tabel ini terdiri dari baris yang menggambarkan setiap kemungkinan kombinasi input dan kolom untuk setiap output yang dapat dihasilkan berdasarkan jenis gerbang logikanya. Input dan output dalam tabel kebenaran ditulis menggunakan nilai biner, 0 dan 1, di mana 0 mewakili “salah” dan 1 mewakili “benar”.

Jenis-jenis Gerbang Logika

Ada beberapa jenis gerbang logika yang dapat dibedakan berdasarkan fungsinya. Berikut adalah beberapa jenis gerbang logika yang paling umum:

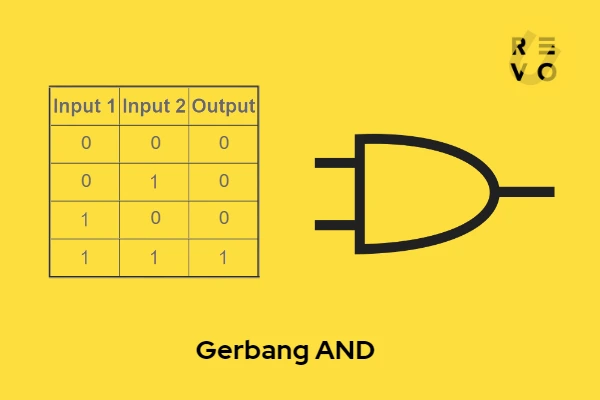

• Gerbang AND: menghasilkan output 1 hanya jika semua input-nya 1, yang berarti output-nya 0 kecuali semua inputnya 1

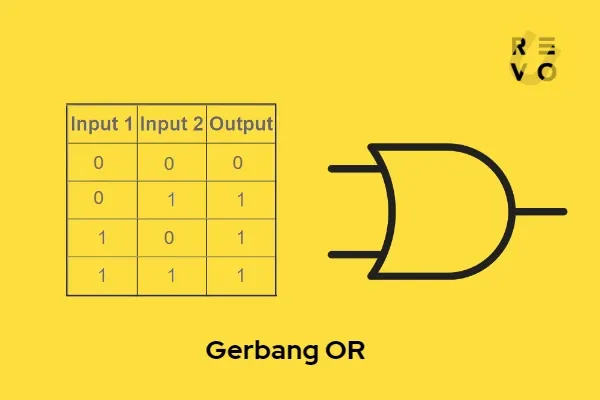

• Gerbang OR: menghasilkan output 1 jika salah satu input-nya 1, yang berarti output bernilai 0 hanya jika semua input 0.

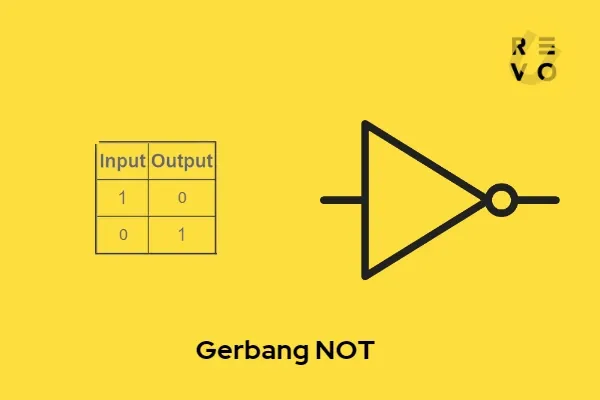

• Gerbang NOT: menghasilkan output yang berlawanan dengan input-nya. Maka, jika inputnya 1, outputnya 0, dan sebaliknya.

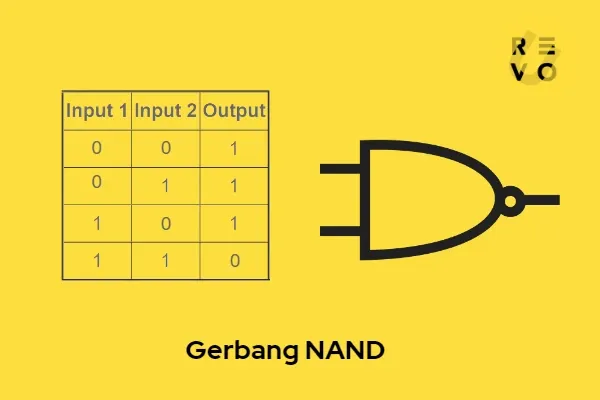

• Gerbang NAND: merupakan kombinasi dari gerbang AND dan NOT. Gerbang ini menghasilkan output yang berlawanan dengan output gerbang AND. Hal ini berarti output-nya 0 hanya jika semua input-nya 1.

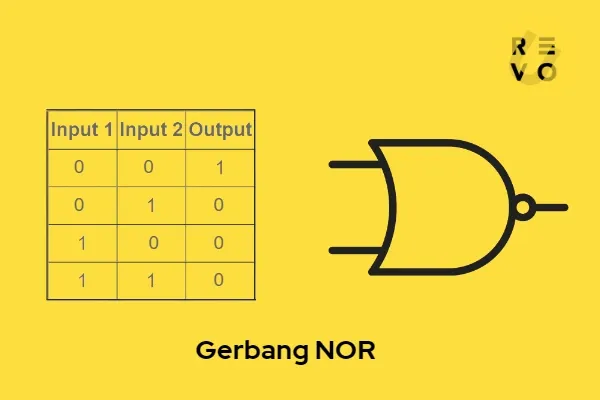

• Gerbang NOR: merupakan kombinasi dari gerbang OR dan NOT. Gerbang ini menghasilkan output yang berlawanan dengan output gerbang OR. Hal ini berarti output-nya 1 hanya jika semua inputnya 0.

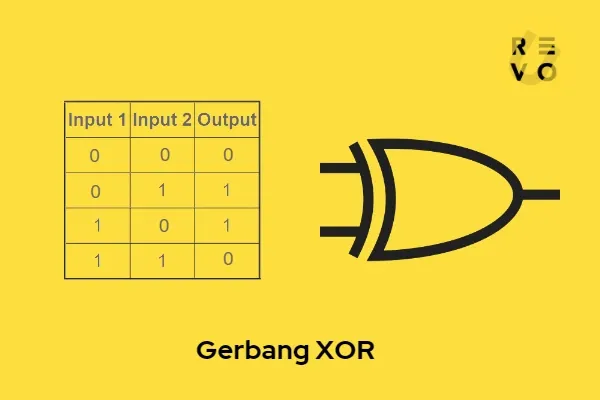

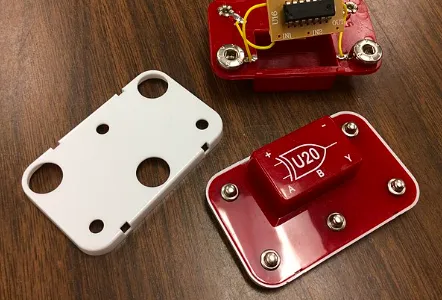

• Gerbang XOR: menghasilkan output 1  jika salah satu dari input-nya 1 dan output-nya 0 jika kedua input-nya sama.

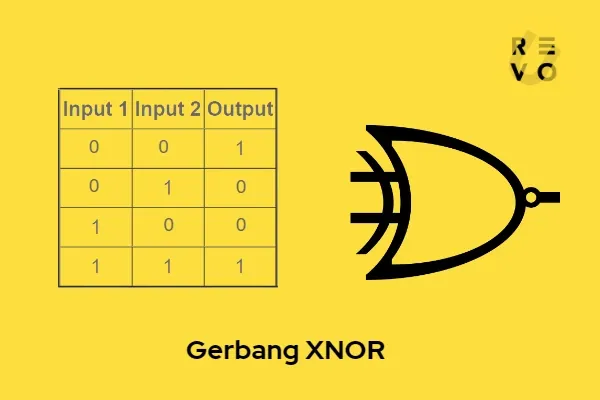

• Gerbang XNOR: menghasilkan output 1 jika kedua input-nya sama, dan 0 jika kedua input-nya berbeda.

Contoh Penerapan Gerbang Logika

Mengutip dari electricalfundablog, gerbang logika digunakan pada banyak bidang teknologi, dan berikut ini adalah contoh penerapannya:

• Gerbang logika terdapat dalam chip (IC) yang merupakan bagian dari berbagai perangkat elektronik seperti komputer, telepon, laptop, dan lainnya.
• Kombinasi kompleks gerbang logika dapat digunakan untuk membuat berbagai macam perangkat seperti satelit dan robot.
• Kombinasi sederhana gerbang logika bisa ditemukan dalam perangkat seperti alarm anti maling, bel, saklar, dan lampu jalan.
• Gerbang logika berperan penting dalam pengiriman, perhitungan, dan pengolahan data.
• Gerbang logika juga digunakan dalam logika transistor-transistor (TTL) dan sirkuit CMOS yang biasa ada di produk jam tangan.

Penutup

Gerbang logika merupakan dasar penting dari sirkuit digital untuk melakukan operasi logika dasar yang memungkinkan perhitungan dan fungsi yang kompleks. Komponen ini digunakan dalam berbagai perangkat elektronik, mulai dari bel sederhana hingga komputer canggih dan sistem komunikasi.

Dengan menggabungkan berbagai gerbang logika, seorang insinyur dapat merancang sirkuit yang dapat melakukan tugas kompleks seperti operasi aritmatika, penyimpanan data, dan komunikasi. Maka dari itu, penting untuk memahami berbagai jenis gerbang logika dan operasinya.

FAQ (Frequently Asked Question)

Bagaimana cara kerja gerbang logika?

Gerbang logika adalah perangkat elektronik yang beroperasi pada sinyal input biner (atau sinyal yang hanya dapat memiliki dua kemungkinan nilai, 0 atau 1) dan menghasilkan sinyal output biner berdasarkan aturan logika yang telah ditentukan.

Cara kerja setiap gerbang logika ditentukan oleh sinyal input dan fungsi logisnya.

Gerbang logika dapat digabungkan dengan berbagai cara untuk melakukan fungsi logika yang lebih kompleks. Gerbang ini adalah blok bangunan dasar elektronika digital dan digunakan untuk membangun sirkuit digital, seperti komputer, kalkulator, dan perangkat elektronik lainnya.

‍
